当前位置 : 接头 / 配件 > 金属膨胀接头



直管压力平衡型
FF820 05

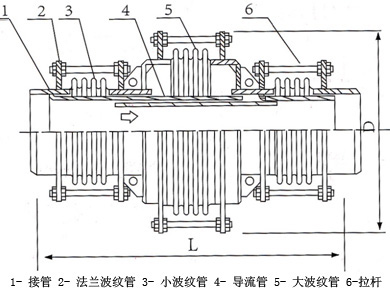

直管压力平衡型

此类膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力，因此管系只需中间固定支架。此类膨胀节只能吸收轴向位移。


公称通径
DN (mm) 		波纹管 轴向补偿量
Xo
(mm) 		轴向刚度
Kxo
(N/mm) 		径向外形尺寸
D
(mm) 		产品总长
L(mm)
波数 (n) n1/2n2
n1--大管波数
n2--小管波数 		接管
(mm) 		法兰
(mm)
设计压力Pd = 0.6Mpa，疲劳寿命[N] = 1000次，设计温度= 20°C
600 12 4/8 53 4410 1220 2250 2274
18 6/12 80 2940 2600 2624
24 8/16 106 2200 2950 2974
700 12 4/8 54 4945 1365 2250 2274
18 6/12 80 3297 2600 2624
24 8/16 108 2473 2950 2974
800 12 4/8 45 7228 1520 2250 2274
18 6/12 68 4819 2600 2624
24 8/16 90 3614 2950 2974
900 12 4/8 55 4628 1670 2250 2274
18 6/12 83 3085 2600 2624
24 8/16 110 2314 2950 2974
1000 12 4/8 54 5042 1840 2250 2274
18 6/12 82 3362 2600 2624
24 8/16 108 2521 2950 2974
